Устройство фотоаппарата. Пленочные и цифровые фотокамеры

Современные цифровые камеры во многом напоминают старые пленочные фотоаппараты. И в этом нет ничего удивительного, ведь цифровая фотография, по сути, выросла из пленочной, позаимствовав различные узлы и компоненты. Особенное сходство прослеживается между зеркальным цифровым фотоаппаратом и пленочной камерой: ведь и там и там применяется объектив, с помощью которого аппарат фокусируется на снимаемом объекте. Схожий процесс: фотограф просто нажимает на кнопку затвора и, в конечном счете, получается фотоизображение.

Тем не менее, несмотря на схожесть процесса съемки, устройство цифрового фотоаппарата является гораздо более сложным по сравнению с пленочным. И эта сложность конструкции обеспечивает «цифровикам» существенные преимущества – мгновенный результат съемки, удобство, широкие функциональные возможности по управлению фотосъемкой и обработке изображений. Для того, чтобы разобраться в устройстве цифрового фотоаппарата, нужно, прежде всего, ответить на следующие вопросы: Как создается фотоизображение? Какие узлы цифровой фотоаппарат позаимствовал у пленочного?  И что нового появилось в фотокамере с развитием цифровых технологий?

Принцип работы пленочного и цифрового фотоаппарата

Принцип работы обычной пленочной камеры состоит в следующем. Свет, отражаясь от снимаемого объекта или сцены, проходит через диафрагму объектива и фокусируется особым образом на гибкой, полимерной пленке. Фотопленка покрыта светочувствительным эмульсионным слоем на основе галоидного серебра. Мельчайшие гранулы химических веществ на пленке под действием света изменяют свою прозрачность и цвет. В результате, фотопленка благодаря химическим реакциям «запоминает» изображение.

Устройство фотоаппарата. Пленочные и цифровые фотокамеры
Устройство зеркального цифрового фотоаппарата

Как известно, для формирования любого существующего в природе оттенка достаточно использовать комбинацию трех основных цветов – красного, зеленого и синего. Все остальные цвета и оттенки получаются путем их смешивания и изменения насыщенности. Каждая микрогранула на поверхности фотопленки отвечает, соответственно, за свой цвет в изображении и изменяет свои свойства именно в той степени, в которой на нее попали лучи света.

Поскольку свет различается по цветовой температуре и интенсивности, то в результате химической реакции на фотопленке получается практически полное дублирование снимаемой сцены. В зависимости от характеристик оптики, освещенности, времени выдержки/экспозиции сцены на пленке и времени раскрытия диафрагмы, а также других факторов формируется тот или иной стиль фотографии.

Что же касается цифрового фотоаппарата, то тут также используется система оптики. Лучи света проходят через линзу объектива, преломляясь особым образом. Далее они достигают диафрагмы, то есть отверстия с изменяемым размером, посредством которого регулируется количество света. Далее при фотографировании лучи света попадают уже не на эмульсионный слой фотопленки, а на светочувствительные ячейки полупроводникового сенсора или матрицы. Чувствительный сенсор реагирует на фотоны света, захватывает фотоизображение и передает его на аналого-цифровой преобразователь (АЦП).

Последний анализирует простые, аналоговые электрические импульсы, и преобразует их с помощью специальных алгоритмов в цифровой вид. Это перекодированное изображение в цифровом виде сохраняется на встроенном или внешнем электронном носителе. Готовое изображение уже можно посмотреть на ЖК-экране цифровой камеры, либо вывести его на монитор компьютера.

В течение всего этого многоступенчатого процесса получения фотоизображения электроника камеры непрерывно опрашивает систему на предмет немедленной реакции на действия фотографа. Сам фотограф через многочисленные кнопки, регуляторы и настройки может влиять на качество и стиль получаемого цифрового снимка. И весь этот сложный процесс внутри цифровой камеры происходит за считанные доли секунды.

Устройство цифрового фотоаппарата. Основные элементы.

Даже визуально корпус цифровой камеры схож с пленочным аппаратом, за исключением того, что в «цифровике» не предусмотрено катушки фотопленки и фильмового канала. На катушку в пленочных фотоаппаратах закреплялась пленка. И по окончании кадров на пленке фотографу приходилось перематывать кадры в обратном направлении вручную. В фильмовом канале фотопленка перематывалась до нужного для съемки кадра.

В цифровых фотоаппаратах все это кануло в лету, причем за счет избавления от фильмового канала и места для катушки с пленкой удалось сделать корпус камеры существенно тоньше. Впрочем, некоторые узлы пленочных фотоаппаратов плавно перешли в цифровую фототехнику. Чтобы убедиться в этом, рассмотрим основные элементы современной цифровой камеры:

Объектив фотокамеры

Устройство фотоаппарата. Пленочные и цифровые фотокамеры
Оптическая схема объектива Samyang

И в пленочной, и в цифровой фотокамере световые лучи проходят через объектив для получения изображения. Объектив представляет собой оптическое устройство, состоящее из набора линз и служащее для проецирования изображения на плоскости. В зеркальных цифровых фотоаппаратах объективы практически ничем не отличаются от тех, что использовались в пленочных камерах. Более того, многие современные «зеркалки» обладают совместимостью с объективами, разработанными для пленочных моделей. К примеру, старые объективы с байонетом F могут применяться со всеми цифровыми зеркальными фотоаппаратами Nikon.

Диафрагма и затвор

Диафрагма – это круглое отверстие, посредством которого можно регулировать величину светового потока, попадающего на светочувствительную матрицу или фотопленку. Это изменяемое отверстие, обычно размещающееся внутри объектива, образуется несколькими серповидными лепестками, которые при съемке сходятся или расходятся. Естественно, что диафрагма имеется как в пленочных, так и в цифровых аппаратах.

Устройство цифрового фотоаппарата - диафрагма
Механизм шестилепестковой диафрагмы

Тоже самое можно сказать и о затворе, который устанавливается между матрицей (фотопленкой) и объективом. Правда, в пленочных камерах используется механический затвор, представляющий собой своеобразные шторки, которые ограничивают воздействие света на пленку. Современные же цифровые аппараты оснащены электронным эквивалентом затвора, способным включать/выключать сенсор для приема приходящего светового потока. Электронный затвор фотоаппарата обеспечивает точную регуляцию времени приема света матрицей фотоаппарата.

В некоторых цифровых камерах, впрочем, имеется и традиционный механический затвор, который служит для предотвращения попадания на матрицу световых лучей после окончания времени выдержки. Тем самым, предотвращается смазывание картинки или появления эффекта ореола. Стоит отметить, что поскольку цифровому фотоаппарату может потребоваться некоторое время, чтобы обработать изображение и сохранить его, то возникает задержка по времени между тем моментом, когда фотограф нажал на кнопку спуска, и моментом, когда камера зафиксировала изображение. Эта задержка по времени называется задержкой срабатывания затвора.

Видоискатель

Устройство фотоаппарата. Пленочные и цифровые фотокамерыКак в пленочном, так и в цифровом фотоаппарате имеется устройство для визирования, то есть устройство для предварительной оценки кадра. Оптический видоискатель, состоящий из зеркал и пентапризмы, показывает фотографу изображение именно в том виде, в котором оно существует в натуре. Однако многие современные цифровые камеры оборудованы электронным видоискателем. Он снимает изображение со светочувствительной матрицы и показывает фотографу таким, каким камера его видит с учетом предустановленных настроек и используемых эффектов.

В недорогих компактных цифровых фотоаппаратах видоискатель как таковой может просто отсутствовать. Его функции выполняет встроенный ЖК-экран с функцией LiveView. ЖК-экраны сегодня встраиваются и в зеркальные цифровые аппараты, поскольку благодаря такому экрану фотограф имеет возможность сразу же просмотреть результаты съемки. Таким образом, если снимок не удался, его можно тут же удалить и отснять новый кадр уже с другими настройками или в другом ракурсе.

Устройство фотоаппарата. Пленочные и цифровые фотокамеры
Дисплей фотоаппарата

– Матрица и аналого-цифровой преобразователь (АЦП)

После того, как мы рассмотрели принцип работы пленочного и цифрового фотоаппарата, стало понятно, в чем собственно состоит основная разница между ними. В цифровой камере вместо фотопленки появилась светочувствительная матрица или сенсор. Матрица представляет собой полупроводниковую пластину, на которой размещается огромное множество фотоэлементов.

Устройство цифрового фотоаппарата - матрица

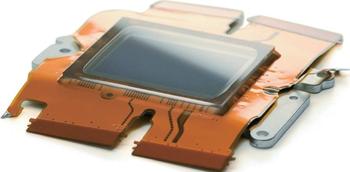

Матрица цифрового фотоаппарата

Размеры матрицы не превышают размеров кадра фотопленки. Каждый из чувствительных элементов матрицы  при попадании на него светового потока создает минимальный элемент изображения – пиксел, то есть одноцветный квадрат или прямоугольник. Элементы сенсора реагируют на свет и создают электрический заряд. Таким образом, матрица цифрового фотоаппарата фиксирует световые потоки.

Матрица цифровой камеры характеризуется такими параметрами, как физические размеры, разрешение и чувствительность, то есть способность матрицы точно уловить поток попадающего на нее света. Все эти параметры оказывают свое влияние на качество фотоизображения.

Полученная информация от сенсора в виде электрических импульсов далее поступает на обработку в аналого-цифровой преобразователь (АЦП). Функция последнего состоит в том, чтобы превратить эти аналоговые импульсы в цифровой поток данных, то есть перевести изображение в цифровой вид.

Микропроцессор

Микропроцессор присутствовал и в некоторых последних моделях пленочных камер, однако в цифровом фотоаппарате он стал одним из ключевых элементов. Микропроцессор отвечает в «цифровике» за работу затвора, видоискателя, матрицы, автофокуса, системы стабилизации изображения, оптики, а также за запись отснятого фото- и видеоматериала на носитель, выбор настроек и программных режимов съемки. Это своеобразный мозговой центр камеры, управляющий всей электроникой и отдельными узлами.

Устройство цифрового фотоаппарата - АЦП

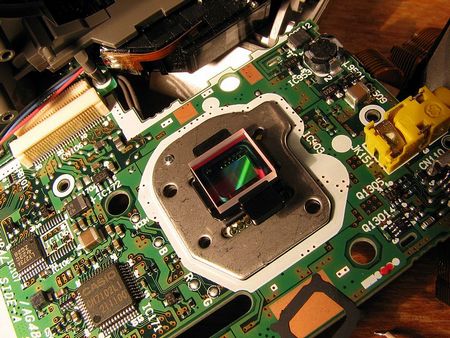

Электроники фотоаппарата (процессор, АЦП)

От производительности микропроцессора во многом зависит то, насколько быстро цифровая камера сможет осуществлять непрерывную съемку. В этой связи в некоторых продвинутых моделях цифровых камер используется сразу два микропроцессора, которые могут производить отдельные операции параллельно. Тем самым, обеспечивается максимальная скорость серийной съемки.

Носитель информации, карты памяти

Если аналоговый (пленочный) фотоаппарат сразу же фиксирует изображение на пленке, то в цифровом, электроника записывает изображение в цифровом формате на внешний или внутренний носитель информации. Для этой цели в большинстве случаев используются карты памяти (SD, CompactFlash и др.). Но в некоторых камерах имеется и встроенная память небольшого объема, которой хватает для размещения нескольких отснятых кадров.

Устройство фотоаппарата. Пленочные и цифровые фотокамеры
Карты памяти

Также цифровые камеры обязательно оснащаются соответствующими разъемами для возможности их подключения к персональному или планшетному компьютеру, телевизору и другим устройствам. Благодаря этому фотограф получает возможность всего через несколько минут после съемки поместить готовое изображение в Интернете, передать по электронной почте или распечатать.

Батарея фотоаппарата

Во многих пленочных фотоаппаратах используется аккумуляторная батарея для приведения в действие электроники, которая, в частности, управляет фокусировкой и автоматической экспозицией сцены. Но эта работа не требует значительного энергопотребления, поэтому на одном заряде батареи пленочная камера способна проработать несколько недель.

Другое дело цифровая фототехника. Здесь жизнь аккумуляторной батареи камеры измеряется часами. А потому для поддержания работы камеры в условиях отсутствия источника электричества фотографу порой приходится запасаться дополнительными батареями.

Несмотря на то, что цифровая фототехника заимствовала многие узлы и компоненты из пленочной фотографии, она обладает рядом существенных преимуществ. Прежде всего, это возможность оперативно контролировать результаты съемки и вносить необходимые коррективы. Цифровой фотоаппарат в силу особенностей своего устройства предоставляет любому фотографу больше гибкости в процессе съемки за счет широких возможностей управления качеством изображений. Цифровые технологии обеспечивают мгновенный доступ к любому кадру и высокоскоростную фотосъемку. Сочетание гибкости, широких функциональных возможностей и оперативности ведения съемки гарантируют обладателю цифровой камеры получение фотографий превосходного качества практически в любых условиях.

Возможности цифровой фототехники сегодня далеко не исчерпаны. По мере развития устройство цифровых камер будет все более усложняться, в них будут реализованы новые технологии, увеличивающие функциональность аппаратов и обеспечивающие еще более высокое качество изображений.

Источник: Фотокомок.ру (при цитировании или копировании активная ссылка обязательна)
