Зеркало и видоискатель – неотъемлемые составляющие устройства современного зеркального цифрового фотоаппарата. Для того, чтобы понять как устроена цифровая фотокамера, безусловно, необходимо представлять себе предназначение отдельных ее узлов и компонентов, а также принцип их действия. В конечном счете, понимание в этом вопросе будет полезно любому фотографу с точки зрения выбора фотоаппарата для конкретных целей и обеспечения высокого качества фотоизображений.

 Для чего нужно зеркало?

Такой элемент зеркального фотоаппарата, как зеркало, плавно «перекочевал» из пленочных камер в цифровые.  Собственно, именно наличие зеркала отличает зеркальный фотоаппарат от не зеркального. Казалось бы, видоискатель с хлопающим зеркалом с появлением современных цифровых технологий должен был уйти в прошлое вместе с другими механическими узлами камеры. Но зеркало осталось и тут возникает разумный вопрос, зачем же оно все-таки необходимо?

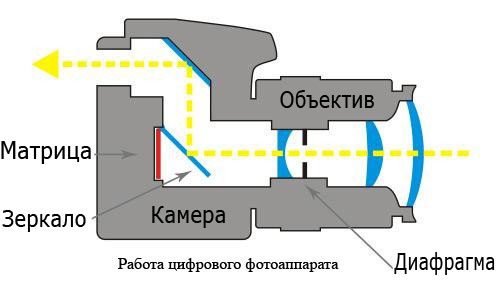

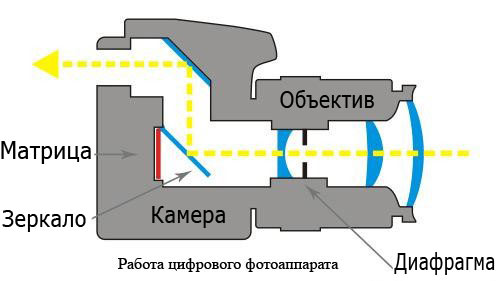

Как известно, принцип работы любого зеркального цифрового фотоаппарата заключается в следующем. Сначала лучи света попадают на линзы объектива, где происходит их преломление. Далее собранные световые лучи проходят через объектив до диафрагмы, с помощью которой регулируется количество поступающего света. Свет попадает на поворотное зеркало фотокамеры, отражается и отправляется через преломляющую призму в видоискатель. В этот момент фотограф, который смотрит в видоискатель цифровой камеры, видит полное отражение того, что происходит перед объективом. Выстроив определенную композицию, фотограф нажимает на спуск.

 В процессе фотографирования поворотное зеркало автоматически поднимается и только после этого открывается затвор фотоаппарата. Теперь лучи света попадают уже не в видоискатель, а на светочувствительную матрицу, вследствие чего происходит экспонирование кадра. Именно поэтому в момент фотосъемки в видоискателе ничего не бывает видно. Наконец, затвор закрывается, зеркало опускается в исходное положение. Весь этот процесс внутри зеркального фотоаппарата происходит в доли секунды.

 Как уже было отмечено, оптический видоискатель с зеркалом цифровые камеры унаследовали от своих пленочных собратьев. Причин этому несколько. Прежде всего, оптический видоискатель с зеркалом дает возможность фотографу увидеть изображение точно таким же, какое оно есть на самом деле, без всякой обработки картинки. Поворотное зеркало просто переправляет картинку в видоискатель, не используя при этом никакой электронной начинки, способной каким-либо образом исказить изображение. Таким образом, зеркало позволяет фотографу видеть в видоискателе именно ту картинку, которая, в результате, попадет на матрицу фотоаппарата.

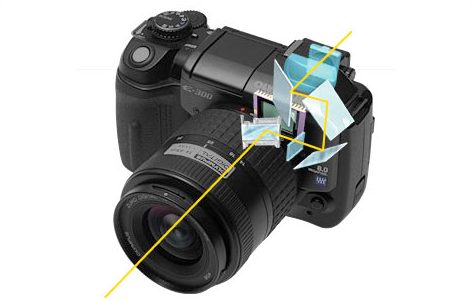

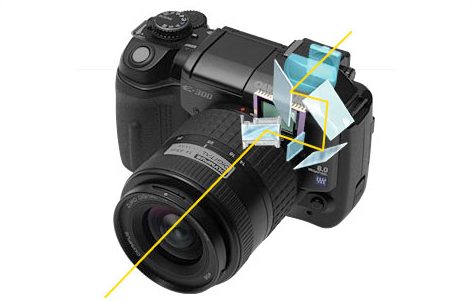

Схема движения светового потока в видоискателе фотоаппарата

У компактных цифровых фотокамер, лишенных зеркала, вместо оптического видоискателя и зеркала используется ЖК-экран. С одной стороны, такое решение обеспечивает фотографу большее удобство. Но с другой стороны, ЖК-экран все же имеет относительно невысокое разрешение, он не всегда  может похвастаться идеальной цветопередачей и яркостью. Кроме того, использование ЖК-экрана вносит некоторые коррективы в качество самой картинки, которая может немного отличаться от той, которую фотограф видит собственными глазами.

Еще одним следствием использования зеркала, отклоняющего световые лучи в видоискатель, является то, что зеркальные камеры в отличие от беззеркальных могут использовать фазовый автофокус. Такой автофокус отличается очень высокой скоростью работы и точностью.

Конечно, если речь идет о съемке какого-либо неподвижного объекта, то скорость работы автофокуса не имеет такого принципиального значения. Но если фотограф хочет качественно снять быстродвижущиеся объекты, то тут без фазового автофокуса будет сложно.

В обычных компактных цифровых аппаратах вместо фазового применяется более медленный контрастный автофокус. Причина такого решения заключается в том, что основу фазового автофокуса составляют специальные датчики, получающие фрагменты светового потока от разных точек кадра. В компактных камерах матрица задействуется не только в процессе фотографирования, она продолжает функционировать и для поддержания работы электронного видоискателя или ЖК-дисплея. Поэтому ввести в оптическую систему компактного фотоаппарата датчики, заслоняющие матрицу, просто нельзя. Отсюда и выбор в пользу более медленного контрастного типа автофокуса.

 Видоискатель

Видоискатель – это устройство фотоаппарата, предоставляющее фотографу возможность предварительной оценки кадра для определения границ будущего снимка. Без видоискателя трудно представить себе полноценную работу с цифровой камерой, ведь именно в рамке видоискателя фотограф создает композицию кадра. Помимо выбора кадра и определения его границ, видоискатель служит и для наводки на резкость. Выше уже говорилось о том, что система в устройстве фотоаппарата, состоящая из зеркала и пентапризмы, перенаправляет картинку в окошко видоискателя. Сам видоискатель при этом может быть различного типа:

— Оптический параллаксный видоискатель

Оптический видоискатель является одним из самых простых по конструкции, а потому довольно широко используется, главным образом, в любительских цифровых камерах. Он представляет собой  оптическую систему линз в фотокамере, располагающуюся рядом с объективом. С помощью такой системы осуществляется наведение камеры на снимаемый объект и определение границ изображения для будущего фотоснимка.

Оптический видоискатель хорош тем, что не потребляет энергии, а формируемое им изображение не зависит от свойств светочувствительной матрицы. Однако вследствие несовпадения оптической оси видоискателя и оптической оси объектива камеры возникает так называемый эффект параллакса, когда сам фотограф в видоискателе видит не совсем ту картинку, которая «видит» матрица через объектив.

 Также оптический видоискатель, как правило, способен захватить не все поле кадра, которое «видит» матрица, а только процентов 80 — 90 от него. Все это приводит к некоторым погрешностям при предварительной оценке кадра.

 — Электронный видоискатель

Электронный видоискатель представляет собой фактически миниатюрный ЖК-экран с линзой внутри цифрового фотоаппарата. Сигнал на электронный видоискатель подается со светочувствительной матрицы камеры, вследствие чего  фотограф через такой видоискатель видит картинку такой, какой она будет «считана» сенсором фотоаппарата. В этом плане он лишен недостатков оптического видоискателя и более точно захватывает поле кадра. К тому же, электронный видоискатель благодаря своему расположению внутри камеры защищен от солнечных лучей, а значит, его можно использовать даже при ярком солнечном свете, когда, например, пользоваться обычным ЖК-экраном бывает затруднительно.

Основным недостатком электронного видоискателя является то, что он потребляет дополнительную энергию во время работы. Плюс изображение в электронном видоискателе непосредственно зависит от характеристик светочувствительного элемента камеры. Такими видоискателями сегодня в основном снабжаются цифровые фотоаппараты, относящиеся к среднему ценовому сегменту.

— Зеркальный видоискатель

Лучшим типом видоискателя является зеркальный, об особенностях которого мы уже немного говорили выше. Это оптический видоискатель с зеркалом, унаследованный от пленочных фотоаппаратов. На зеркальный видоискатель изображение попадает непосредственно через объектив за счет перенаправления картинки с помощью поворотного зеркала. Здесь отсутствует тот самый пресловутый эффект параллакса и фотограф может видеть изображение ровно таким, каким его видит объектив фотоаппарата. Наблюдаемое в видоискатель изображение будет точно соответствовать тому, которое в результате получится на фотографии.

Зеркальный видоискатель позволяет четко контролировать точность фокусировки и глубину резкости. Подобный видоискатель не потребляет много дополнительной электроэнергии, но его конструкция отличается определенной сложностью. А потому видоискатели такого типа применяются преимущественно в дорогих профессиональных зеркальных аппаратах.

В некоторых моделях цифровых фотоаппаратов производители отказались от использования видоискателя в пользу ЖК-монитора, по которому фотограф осуществляет визирование. Однако у ЖК-экрана есть свои недостатки в виде не самого большого разрешения изображения, что порой приводит к сложностям в фокусировке. Кроме того, при падении на монитор ярких солнечных лучей различить что-либо становится практически невозможно. Наличие ЖК-экрана также требует большего потребления электроэнергии.

Тем не менее, несмотря на эти недостатки, и в зеркальных цифровых камерах все чаще устанавливаются ЖК-экраны, но уже как дополнительная опция к видоискателю. Во многих ситуациях оценивать кадр и наводить на резкость по ЖК-монитору бывает удобнее. Например, при макросъемке. К тому же, на мониторе камеры могут отображаться вспомогательные линии кадрирования и различные дополнительные параметры съемки, что также обеспечивает большее удобство для фотографа.
