Свет попадает на матрицу цифрового фотоаппарата через оптическую систему, основными составляющими которой являются объектив, видоискатель и устройство автоматической фокусировки. Оптическая система собирает лучи света и проецирует изображение на плоскость. Объектив, безусловно, занимает центральное место в оптической системе цифровой камеры, поскольку именно от его характеристик и качества изготовления зависят детальность и резкость получаемого на светочувствительном носителе изображения.

Широкий выбор объективов для цифровой фототехники определяет разнообразие возможностей для реализации творческих идей и задумок фотографа. Несмотря на то, что объектив является одним из важнейших узлов фотоаппарата, его основные принципы работы и устройство мало изменились за десятилетия с момента появления первой пленочной камеры.

Принцип работы объектива фотоаппарата основан на одном из главных оптических свойств света – преломлении световых лучей при прохождении границы сред с разными плотностями. Это свойство прекрасно заметно, например, при размешивании сахара в чашке с чаем. Глядя в чашку, мы можем заметить, как ложка, который мы помешиваем сахар, оказывается точно надломленной на границе воды и воздуха. Это оптическое свойство обуславливается тем простым фактом, что скорость распространения света в воде меньше, чем скорость распространения световых лучей в воздухе.

Еще более впечатляющий эффект преломления наблюдается при прохождении света сквозь границу воздуха и стекла, особенно при определенном радиусе искривления стекла. В объективе цифровой камеры свет преломляется при прохождении через прозрачную полированную поверхность стекла линзы, то есть на границе «воздух — оптическое тело». В результате преломления светового потока объектив проецирует на светочувствительном элементе фотоаппарата (матрице) геометрически правильное, резкое изображение снимаемых объектов по всему полю кадра.

Получаемое таким способом световое изображение не должно содержать каких-либо искажений формы, яркости или цвета фотографируемых объектов. Однако явления преломления света в объективе фотоаппарата нередко сопровождаются возникновением так называемых аберраций (искажений изображения). Для того, чтобы снизить эти проявления, сказывающиеся негативно на качестве изображения, в современных оптических системах применяются разнообразные приемы, связанные, в частности, с увеличением числа линз в объективе.

Конструкция объектива

Объектив является сложным оптическим устройством, которое конструктивно состоит из следующих основных элементов: системы линз и сферических зеркал, изготовленных из специального оптического стекла, металлической оправы и диафрагмы. В лицевой части объектива располагается оптическая линза, основное предназначение которой состоит в сборе световых лучей. Внутри объектива размешаются уже другие оптические линзы и сферические зеркала, которые отвечают за последующее преломление света и дальнейшее формирование изображения.

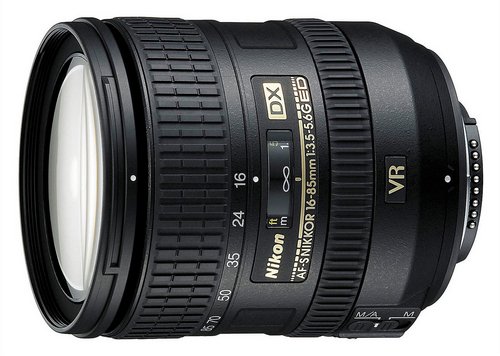

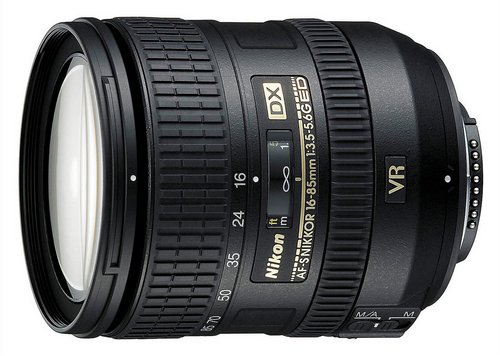

Объектив Nikon DX 16-85mm f/3.5-5.6G ED VR AF-S Nikkor

 Количество линз или оптических элементов в конструкции современных объективов может быть разным. При этом они могут быть соединены друг с другом или, наоборот, разделены воздушным пространством. В простейших объективах используется система, состоящая из одной — трех линз. А в высококачественных и дорогих объективах количество оптических элементов, выполненных из различных сортов стекла, может достигать десяти и более.

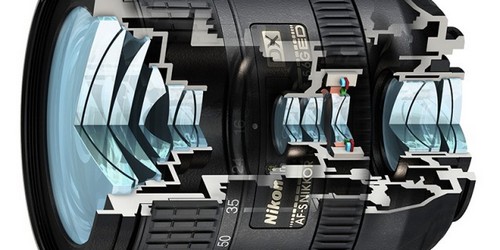

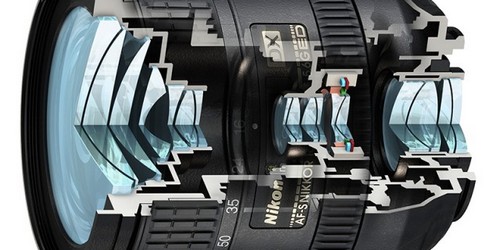

Объектив Объектив Nikon DX 16-85mm f/3.5-5.6G ED VR AF-S Nikkor в разрезе

Оптическое стекло, используемое при изготовлении объективов, отличается идеальной прозрачностью и гладкостью, для него недопустимо наличие каких-либо пузырьков и короблений, ведь онимогут привести к искажению изображения. В конструкции современных объективов применяются особые асферические линзы, которые способны лучше справляться с разнообразными оптическими аберрациями. Такие асферические линзы довольно часто используются, в частности, в устройстве широкоугольной оптики.

Положение линз в объективе должно быть выдержано с точностью до тысячных долей миллиметра, чтобы создаваемое оптическое изображение было максимально резким и четким. В объективе, состоящем из нескольких линз, крайне важно, чтобы оптическая ось каждой отдельной линзы идеально совпадала с оптическими осями всех других линз. Только таким образом может быть достигнуто получение качественного изображения.

Высокая точность взаимного расположения линз в объективе достигается за счет крепления линз в металлической оправе. То есть оправа – это не просто корпус объектива, а компонент, обеспечивающий необходимое расстояние между линзами, а также защиту оптических элементов от механических и климатических воздействий. Оправа выполняется под конкретный тип камеры и ее соединения с объективом.

 Большая часть объективов состоит из двух частей: основной металлической оправы, в которой размещаются все оптические детали и диафрагма, и переходной оправы, служащей для осевого перемещения основной оправы и ее соединения с камерой. Переходная оправа обычно имеет несколько кольцеобразных деталей. В результате поворота одного из таких колец обеспечивается осевое перемещение той части металлической оправы, в которой укреплен основной блок объектива. Конструкция оправ объектива предполагает возможность ручного или автоматического изменения диафрагмы, то есть регулируемого по величине отверстия, способного изменять количество световых лучей, проходящих через объектив на матрицу цифрового фотоаппарата.

Шестилепестковая диафрагма

Диафрагма в объективе представляет собой светонепроницаемую заслонку с небольшим отверстием в центре, которая просто отсекает световые лучи, проходящие сквозь края линзы. Такая заслонка в подавляющем большинстве объективов состоит из тонких металлических лепестков серповидной формы, установленных по окружности между линзами объектива. Эти лепестки диафрагмы могут поворачиваться одновременно друг с другом, двигаясь в пространство между линзами или выходя из него. Диафрагма служит для изменения глубины резко изображаемого пространства. Уменьшая размер диафрагменного отверстия, мы можем повысить резкость кадра.

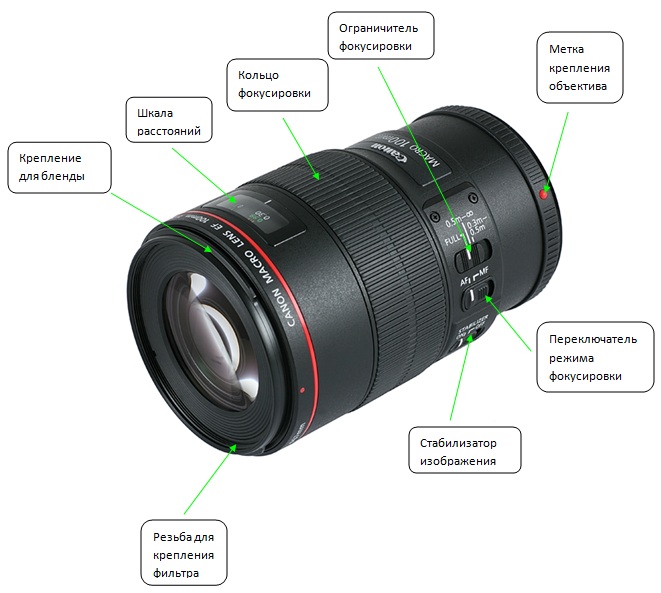

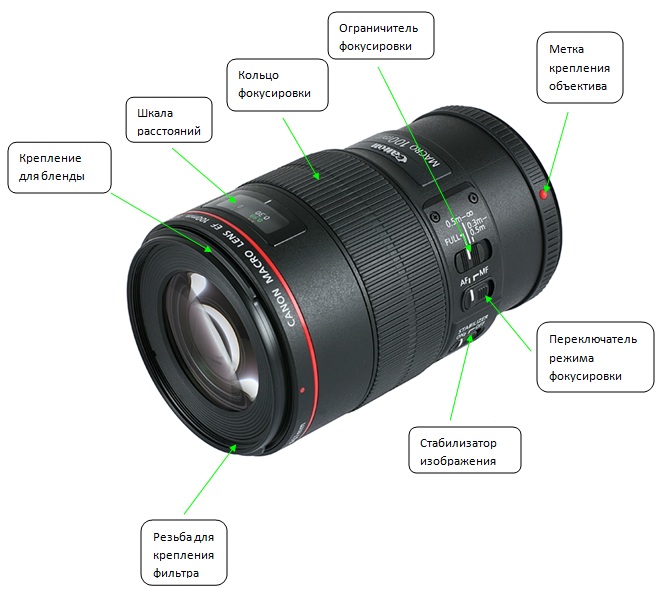

Элементы объектива (источник electrogor.ru)

В устройство объектива входит и фокусировочное кольцо. Оно используется для  ручной наводки объектива на резкость. Вращая кольцо объектива, фотограф может сделать резким либо передний, либо задний план. Если же объектив снабжен функцией автофокуса, то фокусировочное кольцо вращается автоматически благодаря специальному мотору. При нажатии на затвор камеры объектив автоматически фокусируется на резкость по центральному участку кадра. Фиксирование фокусировки обычно происходит при нажатии кнопки спуска до половины.

 В современных объективах ведущих производителей применяется ультразвуковой привод фокусировки (USM), встроенный непосредственно в объектив. Благодаря ему обеспечивается очень быстрая скорость работы фокусировки. Существуют объективы и с так называемым отверточным приводом, который механически связывает объектив и фотоаппарат. Такая система работает более медленно и шумно.

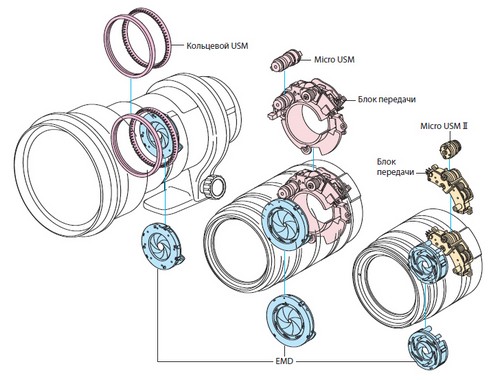

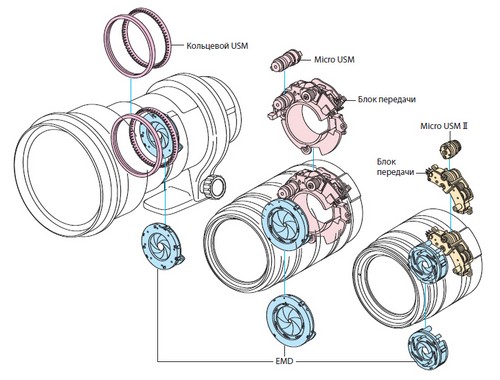

Типы ультразвуковых приводов фокусировки объективов Canon

Помимо автофокуса, в конструкции объектива часто встраивается и механизм стабилизации, который компенсирует дрожание камеры при увеличенных выдержках, тем самым, давая фотографу возможность получать резкие кадры в условиях недостаточной освещенности без использования штатива. Объектив с переменным фокусным расстоянием имеет специальное кольцо трансфокатора, используемое для изменения фокусного расстояния. С помощью такого кольца можно приблизить или отдалить снимаемый объект в кадре.

Оправа объектива может составлять одно целое с камерой только в том случае, если объектив жестко встроен в фотоаппарат. В цифровых же камерах, рассчитанных на использование сменных объективов, применяется система крепления объектива — байонет. Такие системы крепления объектива к камере у каждого производителя свои собственные, хотя существуют и некоторые открытые стандарты байонета. Размеры и форма байонета зависят от типа камеры, к которой крепится объектив. Сам объектив может, в свою очередь, предоставлять возможность для установки разнообразных фильтров. Для этого он оснащается специальной резьбой, расположенной вокруг внешней линзы. Именно на эту резьбу и прикручиваются различные фильтры и другие аксессуары для объективов.

 Характеристики объектива

Объективы характеризуются двумя основными параметрами – светосилой и фокусным расстоянием. Как правило, значения этих параметров указываются на передней части оправы любого объектива. Светосила определяет яркость создаваемого объективом оптического изображения, то есть иными словами служит показателем способности объектива пропускать свет. Чем больше света проходит через объектив, тем, соответственно, выше его светосила.

Преимущество объективов, обладающих высокой светосилой, заключается в том, что они позволяют вести съемку в условиях недостаточной освещенности и предоставляют фотографу больше свободы в выборе экспозиционных параметров съемки. Но если снимаемый объект освещен достаточно хорошо, то светосильный объектив будет уже не помощником, а скорее помехой. Высокая яркость создаваемого им изображения обеспечит переэкспонирование матрицы фотоаппарата.

Фокусное расстояние, в свою очередь, характеризует масштаб изображения, проецируемого объективом на матрицу цифровой камеры. Чем больше фокусное расстояние объектива, тем более «приближенное» и крупное изображение получится при съемке одного и того же объекта. Меньшее фокусное расстояние позволяет охватить большее поле обзора и уместить, таким образом, на одной фотографии широкую панораму.

Фокусное расстояние 24 мм ( в 35-мм эквиваленте)

От фокусного расстояния объектива напрямую зависит не только охват кадра и угол обзора, но и перспектива снимка. В частности, увеличение фокусного расстояния позволяет сделать задний план более крупным, приблизить его к переднему и сгладить разницу в расстоянии. Наоборот, уменьшение фокусного расстояния дает возможность сделать задний план визуально дальше и мельче, усиливая ощущения перспективы на снимке.

Фокусное расстояние 360 мм ( в 35-мм эквиваленте)

В зависимости от фокусного расстояния принято классифицировать объективы на следующие виды:

 — Стандартные (фокусное расстояние от 40 до 50 мм)

 Стандартным принято называть объектив с фокусным расстоянием, примерно равным диагонали кадра. С помощью стандартного объектива получается изображение, приближенное к тому, каким картинку видит человеческий глаз. То есть стандартные объективы нейтральны по своему действию  и не обеспечивают никаких эффектов. Такие объективы широко применяются для съемки портретов, поскольку они не допускают искажения лиц.

 — Широкоугольные (фокусное расстояние от 12 до 35 мм)

 Широкоугольные объективы имеют короткое фокусное расстояния и широкий угол обзора, что позволяет использовать их в тех случаях, когда требуется увеличенный угол зрения. Например, при съемке пейзажей или архитектуры, где широкоугольный объектив дает возможность подчеркнуть перспективу пространства в кадре. Они также оказываются очень удобными при съемке в ограниченном пространстве благодаря своему широкому полю зрения.

 — Телеобъективы (фокусное расстояние от 200 мм и более)

Для съемки удаленных объектов применяются телеобъективы. Благодаря небольшому углу обзора телеобъектив позволяет акцентировать внимание на основном объекте съемки, отсекая из кадра или размывая до неузнаваемости все лишнее. Телеобъективы способны сокращать расстояние между передним и задним планами, буквально «сплющивая» перспективу. Такие объективы гораздо более восприимчивы к дрожанию или малейшим вибрациям камеры, поэтому их использование практически немыслимо без надежного штатива.

 Помимо этих типов, выделяют и другие объективы специального назначения. В частности, макрообъективы или объективы «фиш-ай».

 Напоследок стоит сказать о некоторой специфике объективов, предназначенных именно для цифровых фотоаппаратов. Дело в том, что фотопленка может практически одинаково воспринимать как свет, падающий на ее поверхность под нормальным углом, так и косые световые лучи. Поэтому для определения качества объектива для пленочного аппарата нужно было лишь провести тестовую съемку и отпечатать фотографии большого формата, чтобы увидеть готовый результат.

 Цифровая же фототехника характеризуется тем, что светочувствительный элемент (матрица) гораздо критичнее относится к углу падения световых лучей. И если лучи падают на поверхность матрицы под острым углом, то некоторая часть света просто не попадает на светочувствительную поверхность. В результате, при использовании некоторых объективов изображение по краям кадра теряет четкость, в других же случаях начинают проявляться заметные цветовые артефакты.

 Чтобы решить эту проблему, производители объективов для цифровых фотоаппаратов стараются сегодня применять системы из нескольких  линз и оптических элементов в конструкции оптики. Однако в этом случае приходится добиваться того, чтобы центр симметрии каждого оптического элемента идеально совпадал с оптическими осями других линз. Если этого не удается достичь, то неминуемо возникают различные геометрические аберрации и искажения, также портящие снимок.

 Поэтому производство фотографических объективов в современных условиях отличается  высокой степенью сложности и требует очень высокой точности изготовления. Такую точность при изготовлении линз и сборке объективов удается достигнуть только за счет использования на производственных предприятиях роботизированных сборочных аппаратов.
